什么是二次回路？知识详解
在了解二次回路之前，我们需要了解到这些相关知识：
一次设备：一次设备是生产、输送、分配电能的电气设备，这些设备组成的电路，称为一次接线或者主接线。
二次设备：对一次设备的工作状况进行监视、测量、保护、调解所必需的电气设备，这些设备按一定要求连接而成的线路就叫二次回路。
今天，我们就来简单地讲解二次回路。
二次回路的分类
根据功能特性划分，二次回路的其主要分类有：
1. 控制（操作）回路：由控制开关和控制对象的传递、执行机构组合，代表性的有：断路器、隔离开关；
2. 调节回路：调节型自动装置，由测量机构、传送机构、调节器和执行机构组成。常见的有：VQC系统有载调压装置，发电机的励磁调节装置；
3. 继电保护和自动装置回路：其主要是指常规的电磁继电器，起到了保护和自动投切功能；
4. 测量回路：其作用是根据一次设备和系统的工作状态，判断是否发生故障或异常；
5. 信号回路：反映一二次设备工作状态；
6. 操作电源系统：给控制、保护、信号等设备提供工作电源与操作电源。

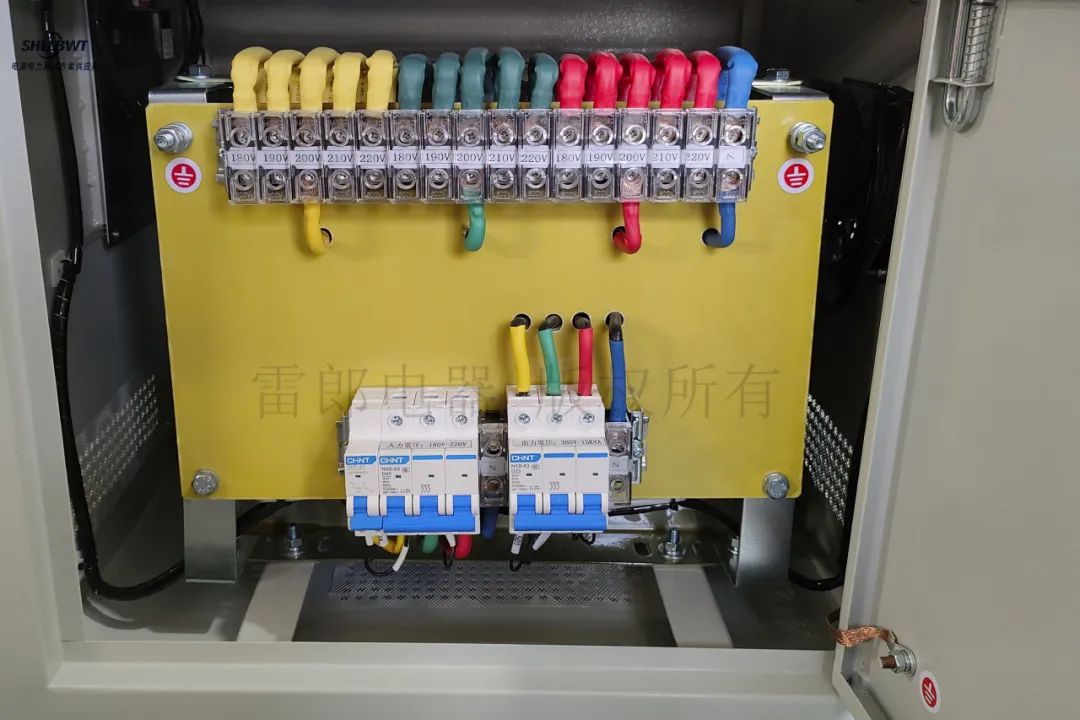

雷郎电器：三相变压器含断路器
辨识二次回路
在我们电路的设计学习中，可以从以下方式进行辨识二次回路：
电磁型保护二次图纸看图方法
1.先交流、后直流、交流看电源，直流找线圈；抓住触点不放松，一个一个全查清；
2.先上后下，先左后右，屏外设备一个也不漏。
微机型保护二次图纸看图方法
1.认识元件及元件编号、功能。元件编号在图纸中具有唯一性，这点应特别注意，在几张图纸中，可能只有一张图纸上标有元件功能及所处位置，在其它图中并未说明；
2.认识回路编号。某些特定的回路具有统一编号，这点应牢记，对以后看图起到很大的作用。如跳闸回路33、133、233等，合闸回路3、103；电流回路400－599，电压回路600－799等等；
3.端子排（左右两侧相通）。端子排在图纸中起到至关重要的作用，会看懂端子排是看懂二次回路的前提。
在设备中，根据以下元器件标识判断二次回路：
1. 通过端子排：根据行标DL/T317-2010《继电保护标准化设计规范》要求中的命名规范，从端子排的编号辨识回路
2. 通过电缆回复标号：根据《南方电网500kV变电站二次接线标准》(Q/CSG11102002-2012)二次回路的设计有统一规范的命名，即2012年以后的设计和施工均要求二次回路号头上标有回路标号。
3. 根据电缆芯外观：有相色的一般为电流、电压回路，A相:黄色B相:绿色C相:红色N相:黑色；电流、电压回路接入的端子一般为可开断的试验端子。
