加热电炉的设计思路与加热变压器的选用

设计一款加热电炉，其总体原则是将目标产量放置于首位。从目标产量出发，确定日耗电期望值，从日耗电期望值进行变压器及补偿配套设备选型并保留余量，进行电炉参数设计。同时，也需要考虑到炉料的特性和加工工艺因素，对其相关工艺配套选型。当然，这是一项复杂且系统的大型工程，本文仅从纯理念的角度出发，在实际生产中，应咨询专业人士进行设计与落实。

对于电炉而言，其主要的参数由固定参数：炉壳直径、高度；极心圆直径；炉膛深度；炉膛直径；电极直径；极墙距；炉盖高度；电极行程；料管数量；把持器型式；和可变参数：极心圆功率密度、电极电流密度、炉底功率密度、二次电流电压比、极心圆二次电压密度组成。

其固定参数与冶炼品种有关，其确定之后不能发生改变，对应地冶炼品种也会固定下来，最多只能兼顾两三个品种，且改品种之间会发生的问题也需要明确下来。通过定品来决定炉壳直径、高度、极心圆直径，如：炉料电阻大及还原难度大的品种相对极心圆小，导电差的品种（镍铁）极心圆小。炉膛深度（料面厚度）决定熔池深度（弧光距炉底高度）和炉料比电阻，从而决定了电极下插深度。

而可变参数可以由加热变压器参数和原料投放进行控制，将其达到期望的产能指标，如：极心圆功率密度，是入炉有功功率除以极心圆面积的比值；电极电流密度，取决于二次电流使用大小；二次电流电压比，可通过低压补偿进行提高。

电弧炉冶炼

可以看到，在电炉加热领域中，电炉加热变压机是决定其产能效率的重要环节。在此基础上，就要求电炉加热变压器做到以下几点要求：

1. 电极和炉料相接触的工作短路是经常发生的，因而要求变压器较大的阻抗值；

2. 电炉变压器的低压大电流出线是其极为重要的一部分。出线要防止本身和邻近结构的过分发热。对于三相出线，其阻抗要尽可能相同。

3. 通过改变电压进行炉膛温度的精准调节，对于其输出电压的准确性有着极高的要求。

电炉加热变压器

作为一家深耕于行业多年的电源电力高新企业，电炉加热变压器也是我们雷郎电器主要的产品线之一。

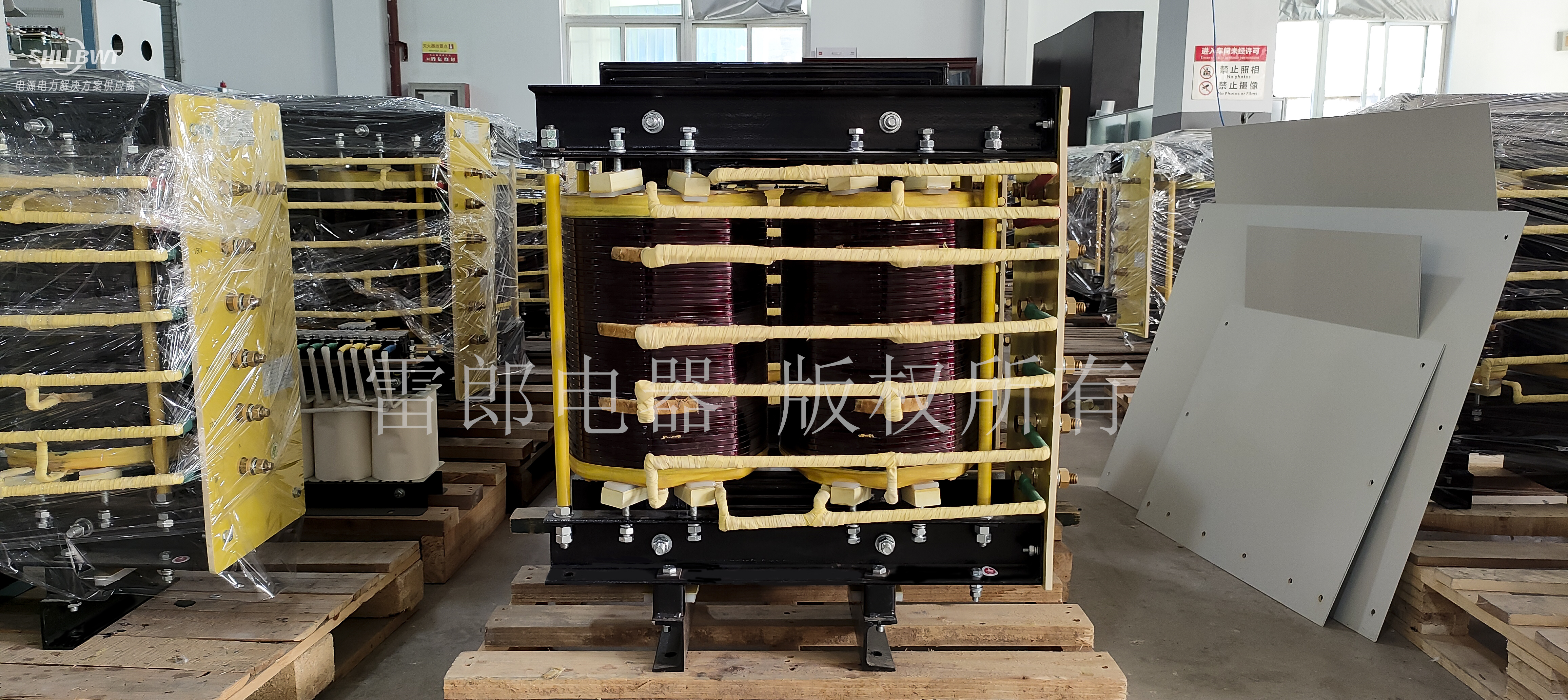

我们的电炉加热变压器采用优质取向硅钢片，45度全斜接缝、不冲孔、无纬玻璃粘带绑扎工艺制造。线圈采用国际最新主纵绝缘结构，H级耐热，合理选择绕组的结构和绝缘，保证绕组有足够的机械强度。具有承受短路能力强、过载能力强、效率高、低损耗、安全、可靠等特点。
