什么是机床变压器的阻抗电压？

阻抗电压，又叫短路电压，它是变压器中的一个重要的参数。其测定方式为：将变压器的二次绕组短路，慢慢加大一次绕组电压，当二次电流达到额定电流时，一次绕组所施加的电压（短路电压）与额定电压的比值百分数。通常，一台机床变压器的阻抗电压在5%-10%之间。

影响机床变压器的阻抗因素主要取决于机床变压器的容量、铜损、铁损、线圈材质与结构等，反应了以上参数的好坏。

同容量的变压器，阻抗电压小的成本低，效率高，价格便宜，运行时的压降及电压变动率也小，电压质量容易得到控制和保证。而为了保证变压器限制电流条件，则希望阻抗电压大一些好，以免电气设备（如断路器、隔离开关、电缆等）在运行中经受不住短路电流的作用而损坏。

一般来说，电压等级越高，所需要的阻抗电压数值越大。多台变压器并联时，需要其阻抗电压相同，避免变压器组别中，阻抗较小变压器出现过载现象。

在实际运用中，可以利用阻抗电压来计算出一些重要的参数。

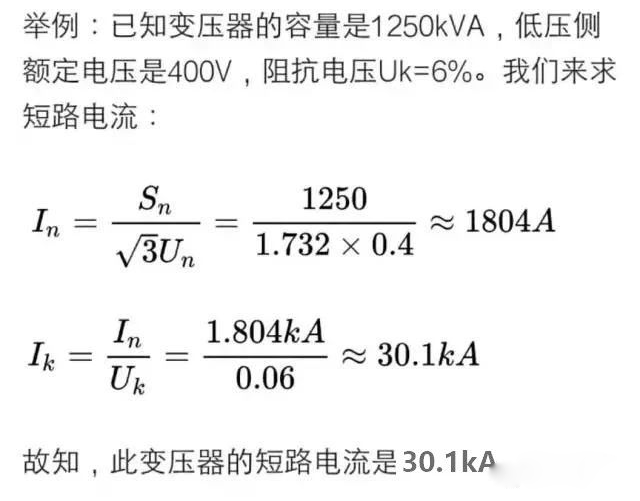

1.通过阻抗电压来计算变压器所能承受的最大短路电流

如：变压器的容量是1250KVA，低压侧额定电压是400V，阻抗电压是6%，其短路电流为：

I (n)= S (n)/ √3 U (n)= 1250 / 1.732 X 0.4 = 1840 A

I (k) = I (n)/U (k) = 1.804 / 0.06 = 30.1kA

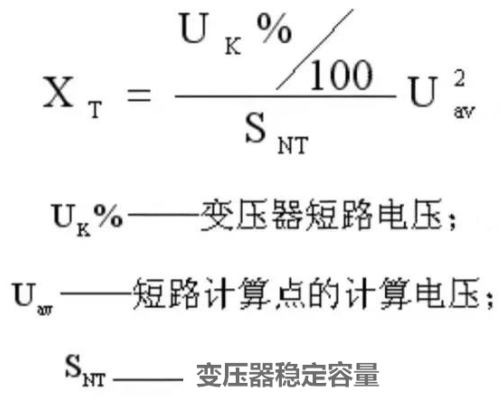

2.根据阻抗电压来计算变压器的电抗

X (T) = U (K)% / 100/S (NT) * U²(AV)

其中U (K)% 为变压器短路电压，U²(AV) 为短路计算点的计算电压，S (NT) 为变压器额定容量。

由此可见，变压器的阻抗电压是了解变压器性能的一个较为直观的指标。选用合适的阻抗电压，才能发挥变压器电网系统的最大效能，这点，也常常会被忽视掉。

我们雷郎电器会在变压器产品出厂前进行全面的综合性出厂检测，确保其出厂阻抗电压与设计值相符并标注在铭牌或产品手册中，方便客户进行使用。我们严格按照设计指标进行生产加工制造变压器产品，真材实料，保证客户的生产需要，欢迎前来实地探厂与选购！

雷郎电器：综合检测中心
