加热变压器的有载调压，是指在不切断负载电流的情况下，通过使用改变变压器绕组的分接头，来改变变压器匝数进行调压。相较于无载调压，其成本较高，但对于实际生产生活中具有重要地意义。今天，我们就来为大家详细地介绍一下。

有载调压装置的工作原理是在低压侧电压不变的情况下通过调节高压侧的变比来调节电压。当增加高压侧绕组匝数时（也就是增大变比），低压侧电压会降低；相反，在减少高压侧绕组匝数时（也就是降低变比），低压侧电压会升高。

在调压过程中，需要满足这两点基本条件：

1.变换分接过程中，电流需要连续，不能开路；

2.变换分接过程中，保证分接间不能短路。

其主要组成部分为有载分接开关及操动机构。有载分接开关有电抗式和电阻式两种，绝缘介质分为油浸式、气体式和真空式，可按星形（中心点）和三角形连接进行调压。

使用有载调压地方式，其主要的作用是这两点：

一是提高电压的合格率，通过有载调压地方式：使电气设备运行在额定电压状态。通过保持电压稳定在额定电压附近，可降低电网损耗，且更经济合理。

二是提高电容器投入率，提高无功补偿能力：电力电容器其无功出力与运行电压平方成正比，电力系统电压降低，则补偿效果降低，电压过高，则会损坏绝缘设备，造成事故。这时候就需要有载调压装置进行调整。

不过，并不是所有地情况都是可以进行有载调压，在变压器发生了以下的情况时，是不能进行有载调压：

1. 变压器过负荷运行

（特殊情况除外，如光伏、电炉加热）

2. 有载调压装置的轻瓦斯动作报警时
3.有载调压装置的油耐压不合格或油标中无油时
4.调压次数超过规定时
5.调压装置发生异常时

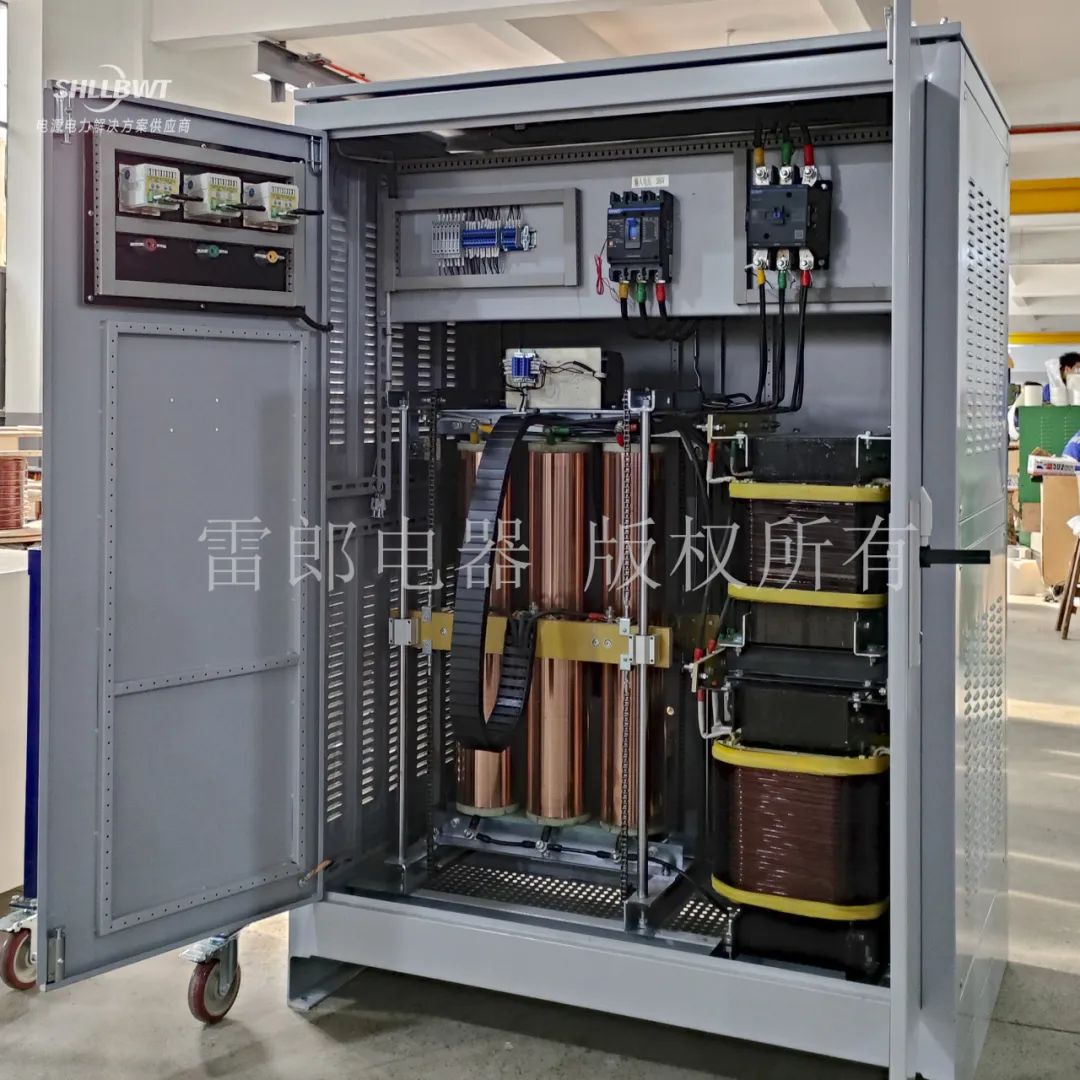

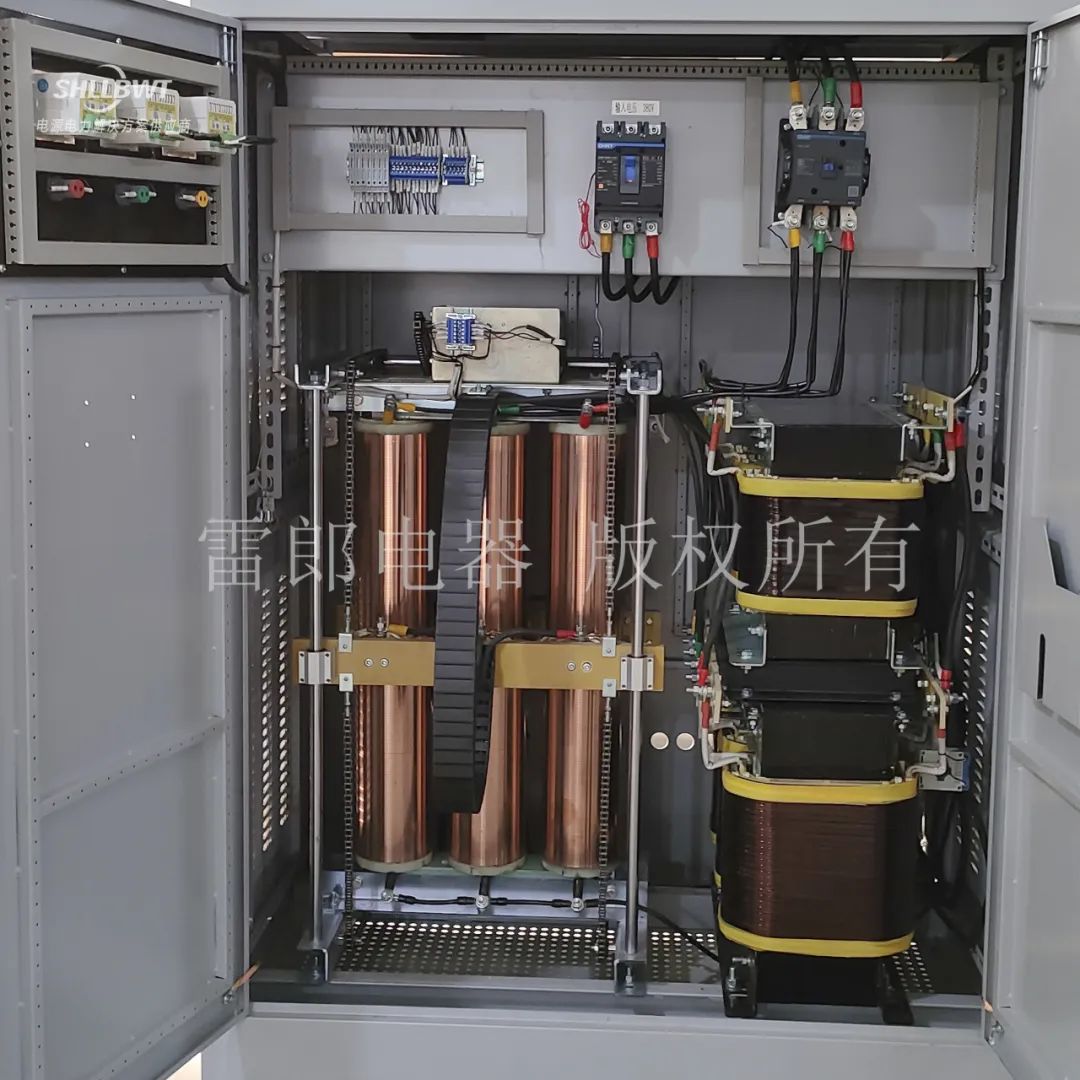

图：雷郎电器
