医用变压器绝缘设计的基本要求和原则

分类:雷郎电器资讯 作者: 发布时间:2024-02-19
访问量:231

绝缘系统是医用变压器的重要组成部分,为满足电气强度的要求,需要采用合理地绝缘结构。



常见地绝缘有:覆盖,绝缘层和绝缘隔板三种类型。主要运用部分为:绕组间的绝缘、绕组对地绝缘,各相间的绝缘,引出线对地与绕组绝缘,分接开关与绕组间绝缘,同一绕组中不同点间绝缘(线饼间,层间,线匝间)。

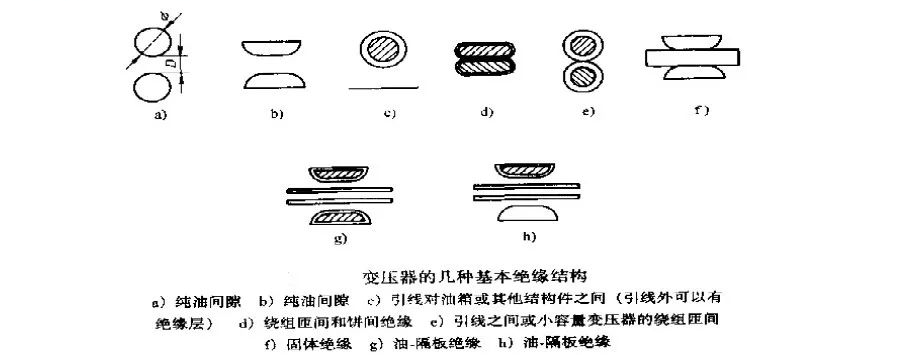

常见的绝缘结构



绝缘结构的设计,是运用电场分析、漏磁场分析、温度场分析、电动力分析等各种“场”论分析软件进行分析与优化,得出最小安全裕度的绝缘距离及最节省的绝缘布置。绝缘系统影响着变压器的整体使用寿命,为保证其长期安全可靠运行,其需要满足以下基本要求:电气强度(低局放),耐热强度(无局部过热),机械强度(抗短路能力)。



医用变压器绝缘结构布置的设计依据为:线圈所承受的绝缘耐压水平及与其他线圈和出头的电压差。通过合理地放置绝缘结构,降低导体表面及附件油隙的场强,使其耐受场强小于击穿场强,并尽可能的采取减少局放和防止沿面爬电的设计措施。而对于绝缘件地要求为:边缘光滑倒圆角,无毛刺,无破损起层及裂纹,密化处理,干燥不受潮,无金属粉尘及其它异物。

绝缘系统的质量对于医用变压器长期稳定运行有着重要的意义。在我们雷郎电器,采用这样的方法进行保障变压器的长效稳定运行:1.选用优质的品牌绝缘纸,端子,铜排,辅料进行变压器的制造;2.对变压器表面进行分段式浸漆工艺,达到H级绝缘标准;3.优化变压器设计,在现有产品基础上进行改良升级;4.提高变压器质检标准,排除毛刺、破损、裂纹、受潮、粉尘异物的影响造成绝缘件性能下降。

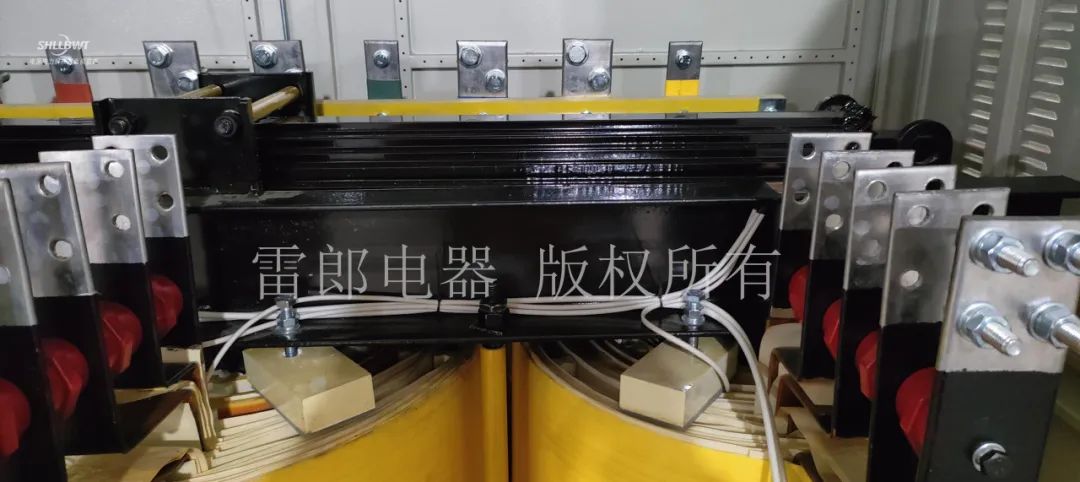

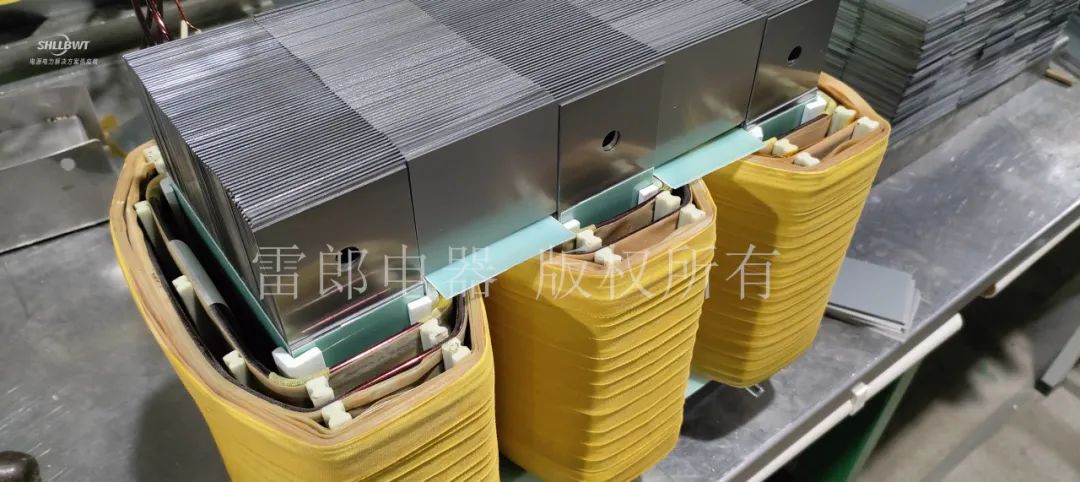

图:雷郎电器
