机床变压器不同接线的特点

在之前的文章中，我们介绍了机床变压器的不同种接法。今天我们详细地介绍一下这几种接线的区别和原理。

机床变压器有3种连接方式：星型、三角形和曲折形联结，他们分别用字母Y、D、Z表示。其中，为了区分高压侧和低压侧，高压侧使用大写字母Y、D、Z，低压侧使用小写字母y、d、z表示。n表示为中心点，如果有中性点引出，即用YN、DN、yn、dn表示。

1. Y联结：在高压绕柱使用星形接线比较经济。星形接线绕组电压为线电压的1/√3，绕组电流等于线电流，从而可以降低制造成本。星形接法的中性点引出线还可以用来直接接地，或经消弧线圈接地，如果不接地也可接避雷器，防止操作过电压和雷电过电压。不过，也要注意：星形接线没有三次谐波电流的循环回路。

2.D联结：三角形接线对电压低、电流大的变压器低压绕组而言最经济。三角形接线中，各相绕组中的电流仅为引出线电流的1/√3，可以产生平抑零序磁通和三次谐波的反磁通，避免变压器的感应电动势发生畸变。

3.Z联结：Z联结具有Y联结的优点，但匝数要比Y形联结多15.5%，制作成本较大。其零序阻抗较小，能减小中性点位移。适合作为制造接地变压器、带三相不平衡负荷的中小容量变压器低压绕组使用，对防雷击和过电压也有着一定的抑制作用。

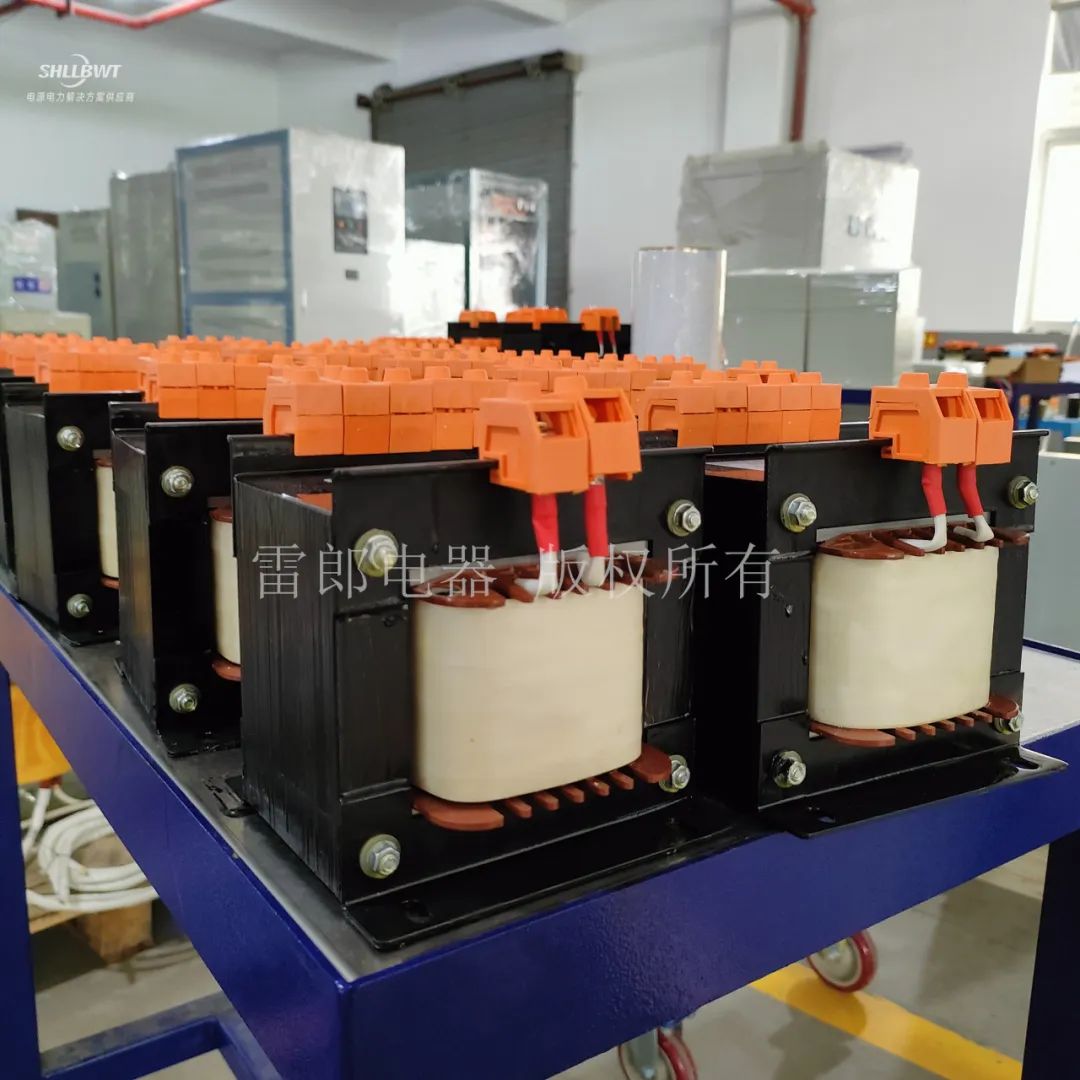

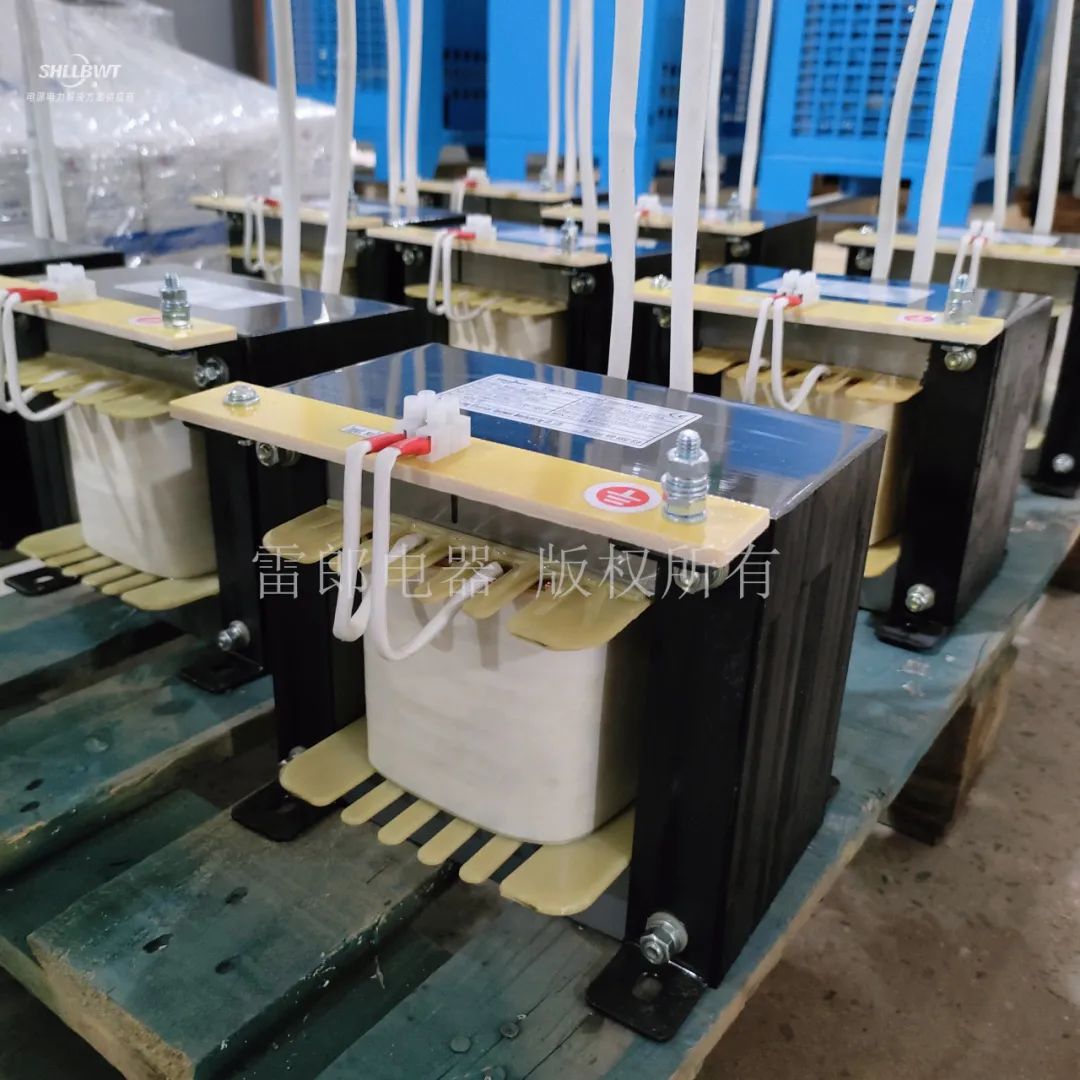

图：雷郎电器

文章来源：www.shleilang.com
