医用变压器,如何选型?
医用设备的供电,是一项严谨且系统的工程,其有着严格的设计规则、良好的设计惯例和多种安全标准。在这之中,医用变压器是关键部件,对其进行选型与安规试验是医疗产品电气安全检测中至关重要的一个环节。今天,我们就来具体地讨论一下:
在选取变压器时,要考虑产品性能参数、生产成本以及安规试验对变压器的要求。在这里,并不是一味地追求匹配容量需要,还要以安规试验为标准进行选型,确保能应对突发情况的产生。
其具体的参考为:
额定功率:遵循“大马拉小车”的原则选择,避免在满功率的情况下使用变压器,防止变压器绕组温度出现超过标准限值的情况。
安装方式:医用变压器多为隔离变压器,变压器接线方式,初级绕组和次级绕组的地线应该相互独立,避免初级、次级绕组共地造成隔离失效的情况。
变压器结构:变压器出线时,初级、次级绕组引线不要在同一层上,并且初级、次级绕组间要隔离;测量初级、次级绕组之间的电气间隙和爬电距离,其测量值要符合 GB 9706.1-2007标准 中57.10和57.9.4的要求。
绝缘类型:绝缘类型为加强绝缘或双重绝缘,其初级、次级绕组之间的绝缘层总厚度至少为1mm,或两层绝缘的总厚度不低于0.3mm,每两层绝缘组合需要满足加强绝缘的电介质强度试验。
熔断器选型:选用具有抗浪涌、慢熔等特性的高熔量熔断器作为网电源变压器的保护装置。
目前,医用电气设备执行的国家标准是GB 9706.1-2007《医用电气设备 第1部分:安全通用要求》;测量、控制实验室设备执行的国家标准是GB 4793.1-2007《测量、控制和实验室用电气设备的安全要求》。
在收到变压器之后,需要根据上述的要求,测量、控制实验室设备内部电源变压器需要完成短路试验、过载试验和电介质强度试验。保证其合格后完成验收工作,才能进行投入使用。
![](/uploads/20240401/909ed6bdad5e9ef4f8f33129f615022a.jpg)

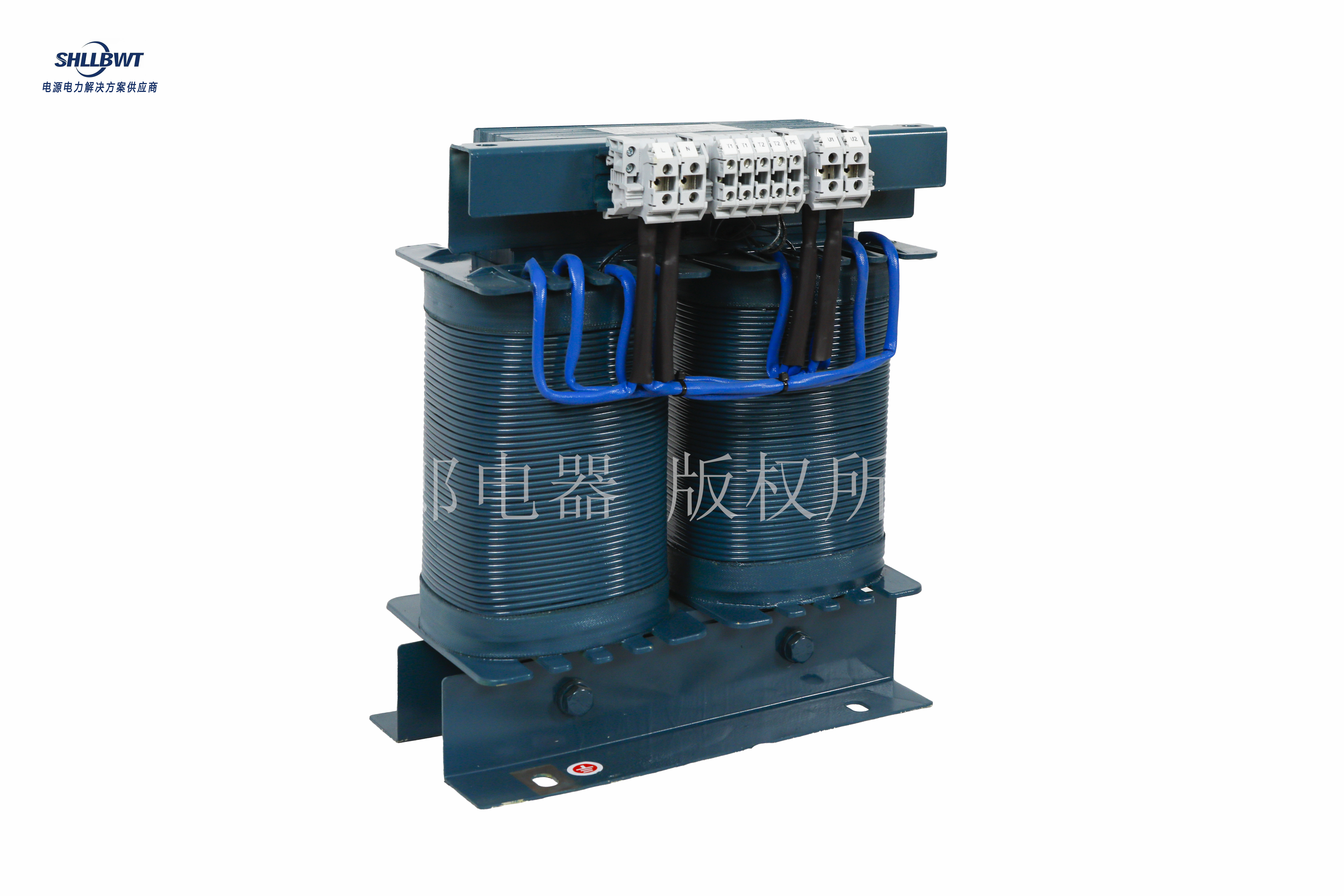

图:雷郎电器
文章来源:www.shleilang.com
