机床变压器对数控机床的影响
分类:雷郎电器资讯
作者:
发布时间:2024-04-01
访问量:795
机床变压器是连接电网和用电设备的电源设备,具有安全、稳定、高效等特点。其供电质量的好坏,影响到机床工作的稳定进行。今天,就由机床变压器延伸,探讨一下外部供电对数控机床的影响及应对措施。

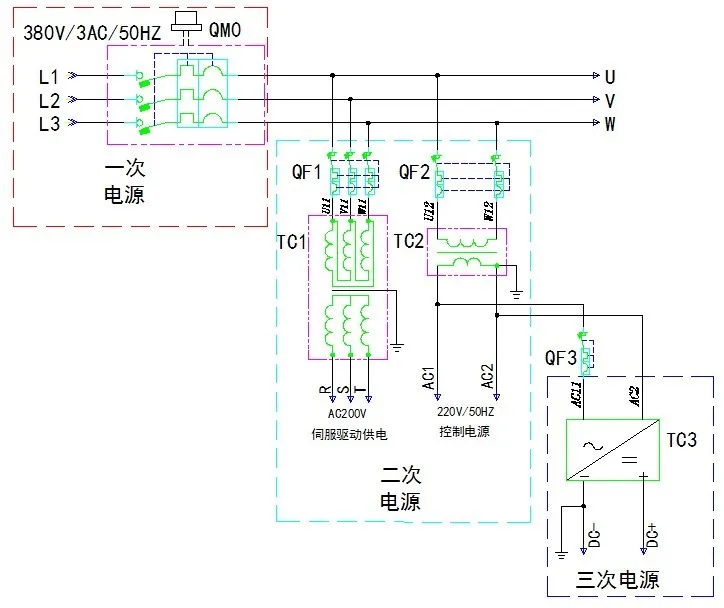

在数控机床上,电源是由以下层级构成,我们称为一次电源、二次电源、三次电源,其依次为派生关系:
![](/uploads/20240401/87499c0cb38b0a639e594121dff19b3a.png)
一次电源:电网供给的三相380V电源,是数控机床工作的总能源供给。电源要稳定,电压波动范围要控制在5%-10%,无高频干扰。
二次电源:由三相电源经机床变压器从一次电源派生。其用途为:
1.供电给热交换器、机床控制回路和开关电源的电源;
2.由三相变压器产生三相交流200V,为其工作电源供给伺服驱动单元。
三次电源:它是由二次电源经开关电源转化为低压直流电压,用做为数控单元、电磁阀和伺服单元控制回路的电源。
可以看到,在电源派生关系中,机床变压器起到了重要的承接转化作用,提高机床供电的可靠性,则需要在进行机床变压器选择时,做到以下几点要求:
1. 有独立的配电箱,放置于机床内部或外部
2. 配备三相交流稳压装置,保证输出电压的稳定性
3. 电源端具有良好的接地
4. 三相电源采用三相四线制(L1、L2、L2、PE)
5. 电柜内的电器件布局和交、直流电缆的敷设要相互隔离
6. 根据机床总容量选择变压器和稳压器规格,根据电流要求选择供电配线线径和接触器的规格

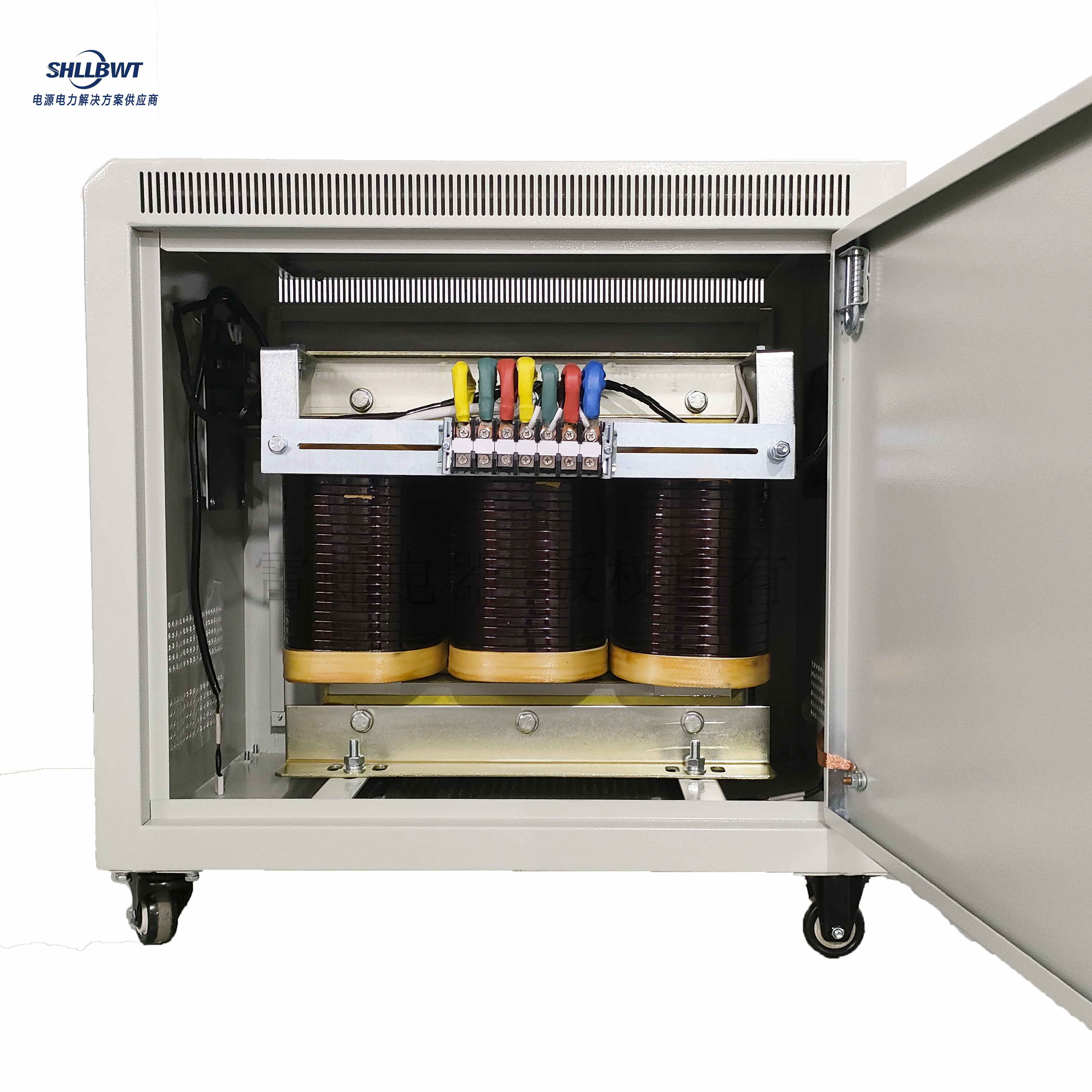

选择一款性能稳定、变压精准的机床变压器,是保障日常生产活动顺利进行的关键。这里我推荐我们雷郎电器的机床变压器产品,我们的产品已在超五十个国家与地区稳定运行多年,有相关检测证书,品质实力有目共睹,欢迎前来进行选购。
图:雷郎电器
文章来源:www.shleilang.com
