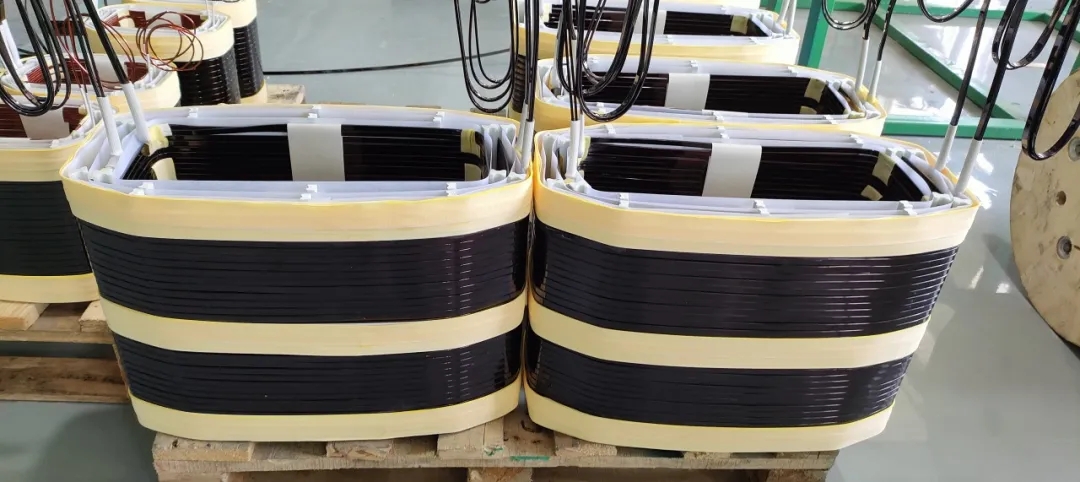

变压器的主要工作部分是铁心和线圈,今天的介绍重点,是变压器的线圈。
变压器线圈的形式
常见的变压器线圈有层式和饼式两种,层式线圈是指,变压器线圈的线匝按层次依次排列连续绕制,每层如同圆筒,有双层、多层圆筒式区别。
饼式线圈是将导线制成线饼后,由线饼沿轴向排列组成的线圈称为饼式线圈,典型的有连续式和纠结式线圈。
变压器线圈的技术要求:
线圈是变压器的基础结构之一,对其组成的绕组,有这三点技术要求:
1. 电气强度:能承受变压器长期运行,还能承受过电压的冲击
2. 机械强度:能承受强大的短路电流冲击,在电磁力的冲击下,结构不产生变形和损坏
3. 散热能力:能够达到对应的散热等级,即使因为短路增加热量,也不会立即烧毁变压器
常见的线圈绕制特点
在线圈的绕制上,有以下几种
1. 圆筒式线圈:圆筒式线圈有单层、双层和多层三种,其具有线圈绕制简单、工艺性好,层间油道散热效率高,但机械强度差,一般不应绕成单层。
2. 螺旋式线圈:有单螺旋、双螺旋、四螺旋等形式。其并联导线所处的径向位置不同,长度也不同,在绕制过程中,必须换位。其特点是绕制工艺简单、线圈匝间散热较好,但换位比较麻烦。
3. 连续式线圈:连续式线圈具有机械强度高,散热性能好等优点,其是用一根或多根扁导线在绕线模撑条上连续绕成多个饼状线段。
