电气设备绝缘规定

分类:电工知识 作者: 发布时间:2024-06-14
访问量:179

电气设备的寿命,主要取决于其绝缘件。对此,也是有着相关地硬性指标,是本文的重点,将会进行介绍。



首先,我们需要了解的是绝缘电阻的定义:作用于电力设备绝缘上的直流电压与流过其中稳定的泄露电流之比定义为绝缘电阻。其数值的高低代表着绝缘性能的好坏,如果阻值降低了,表示其绝缘已经受潮或发生老化绝缘降低。



对于不同类型的电气设备,其绝缘阻值规定不同,这里,进行汇总一下:



发电机的绝缘电阻:



启机前应测量定子回路、转子回路、励磁系统的绝缘电阻。干燥后的发电机定子回路的绝缘电阻测量使用2500V的摇表,定子绕组绝缘>5MΩ。转子回路测量绝缘使用500V摇表,发电机转子回路绝缘电阻值在室温下不小于1.0MΩ;励端轴瓦绝缘垫电阻用1000V兆欧表测量不应小于1.0MΩ。



配电变压器的绝缘电阻:

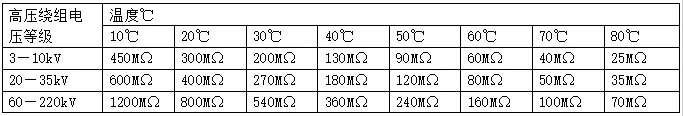

1. 油浸变压器的绝缘电阻,如无特殊规定时,一般要符合下表的规定:

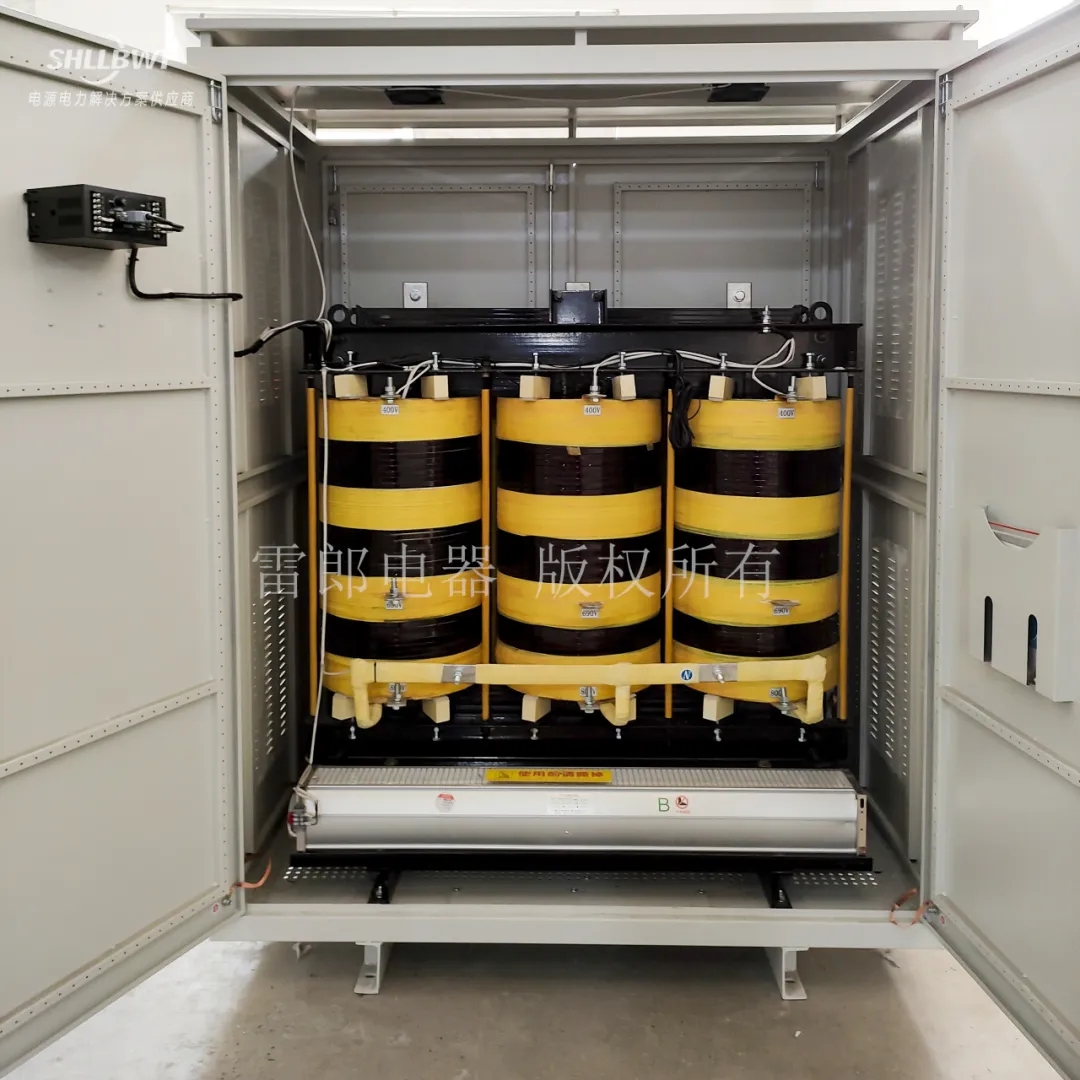

2. 干式变压器线圈绝缘电阻一般情况下应满足下列要求:

(1)高压绕组对低压绕组、高压绕组对地绝缘用2500V摇表测量,且R60≥300MΩ、吸收比≥1.3;
(2)低压绕组对地绝缘用500V摇表测量,且R60≥100MΩ、吸收比≥1.3;
(3)在潮湿的环境下,当变压器绝缘电阻值≥2MΩ/kV时可以投入运行;

(4)铁芯对夹件、穿芯螺杆对铁芯、铁芯对地以及穿芯螺杆对地绝缘用500V摇表测量,其值应≥2MΩ。

3.电力电缆的绝缘电阻



(1)高压电缆相间、相对地绝缘用2500V摇表测量,且R60≥1MΩ/kV、吸收比≥1.3。
(2)低压电缆相间、相对地绝缘用1000V摇表测量,且R60≥0.5MΩ、吸收比≥1.3。



对于电力设备绝缘的测定,主要是通过兆欧表摇表测量法进行测定。因绝缘材料的击穿强度和所加电压有关,所以需要要求兆欧表的额定电压与被测设备工作电压相适应,且检测人员需要进行足够的绝缘防护措施才可进行。



测量前必须将被测设备的一、二次电源全部隔离,使用相同电压等级、合格的验电装置验明被测设备确无电压,并将被测设备充分对地放电。在测量的时候,保持被测对象的表面应清洁、干燥,以减小误差。



对于电气设备的采购而言,考察变压器制造厂家是否有相关地认证证书,是保障其性能可靠的重要措施之一。



以我们雷郎为例,我们所拥有的证书有:CE认证,有UL认证,TUV认证,是国内外强制认证标准。品质放心,值得信赖!欢迎前来选购。
