变压器的接地电阻为什么不能大于4Ω

分类：公司新闻作者：发布时间：2024-08-20

访问量：1117

接地电阻是电气设备中一个重要的参数，其有着硬性的规范指标，通过分析电气设备的电阻规范要求，我们可以发现：大多数的接地电阻是在4欧以下，你知道这是为什么吗？

我们先从接地电阻的定义说起，接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，其作用是向大地放电，以保证安全。

其直接体现了电气装置与“地”接触的良好程度。对于不同地接地要求，阻值规范也是不一样的，总结为：

1、独立的防雷保护接地电阻应小于等于10欧；

2、独立的安全保护接地电阻应小于等于4欧；

3、独立的交流工作接地电阻应小于等于4欧；

4、独立的直流工作接地电阻应小于等于4欧；

5、防静电接地电阻一般要求小于等于100欧。

6、共用接地体（联合接地）应不大于接地电阻1欧。

可以看到，绝大数的接地电阻都在4欧以下，这与他们的接地要求有关。一般有这些接地方式：

1. 保护接地：电气设备的金属外壳，混凝土、电杆等，它的绝缘损坏，有可能会造成带电产生，所以要进行接地。

2. 防静电接地：防止静电的接地，在易燃油、天然气贮藏罐、管道、电子设备上会使用这种接地。

3. 防雷接地：将雷电引于地下而进行接地。

4.工作接地：电力系统中中性点、消弧线圈接地。

这些接地的作用，都是防止带电的产生，把点引入大地，达到保障人体与设备安全的作用。其放电过程中，会产生一个故障电流，这个电流通常是不大于10A.，根据欧姆定律，当接地电阻为4Ω时，流过接地电阻时产生的故障电压为4x10=40V。是低于人体的安全电压值50V，因此接地电阻的最高限值就规定在了4Ω。

你学会了吗？

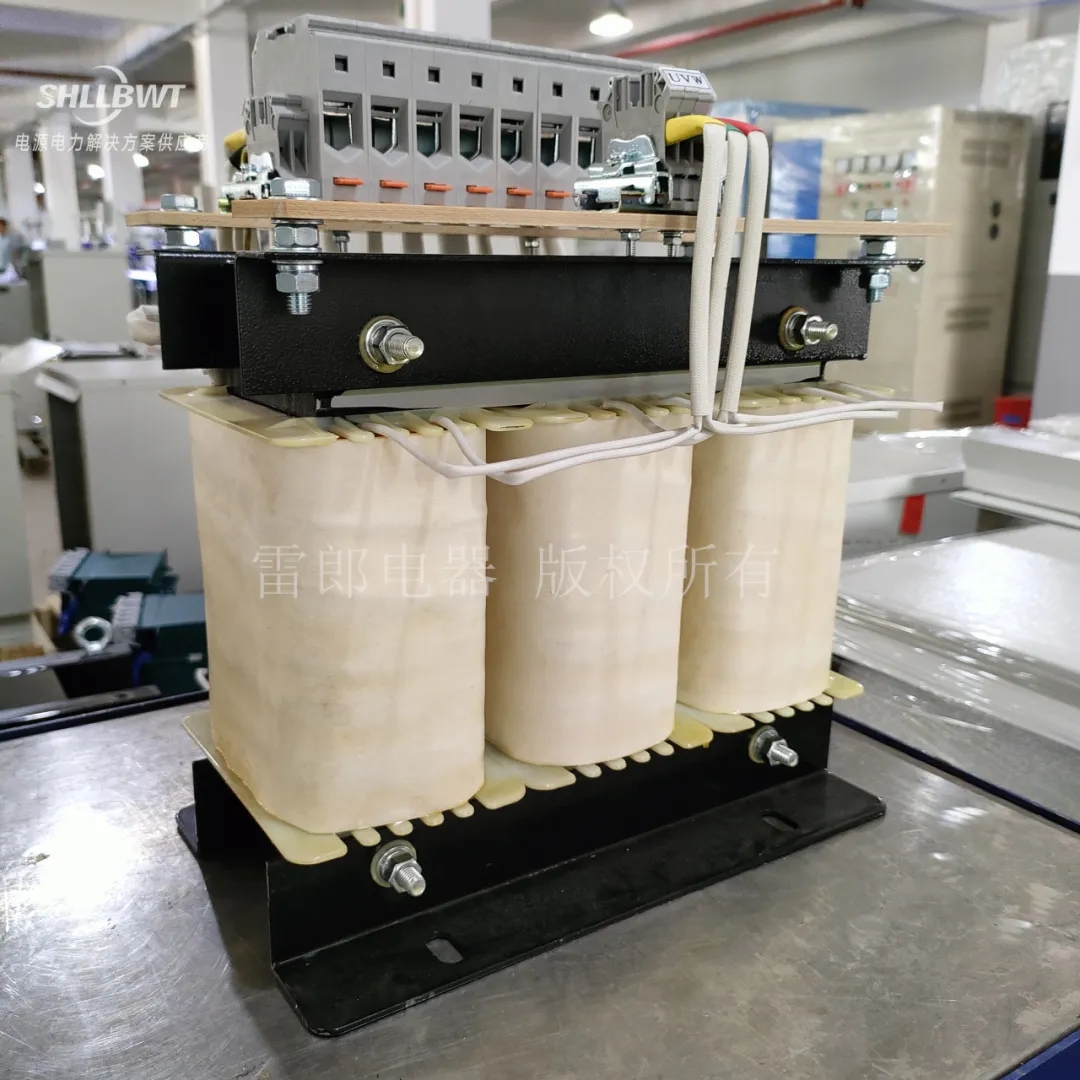

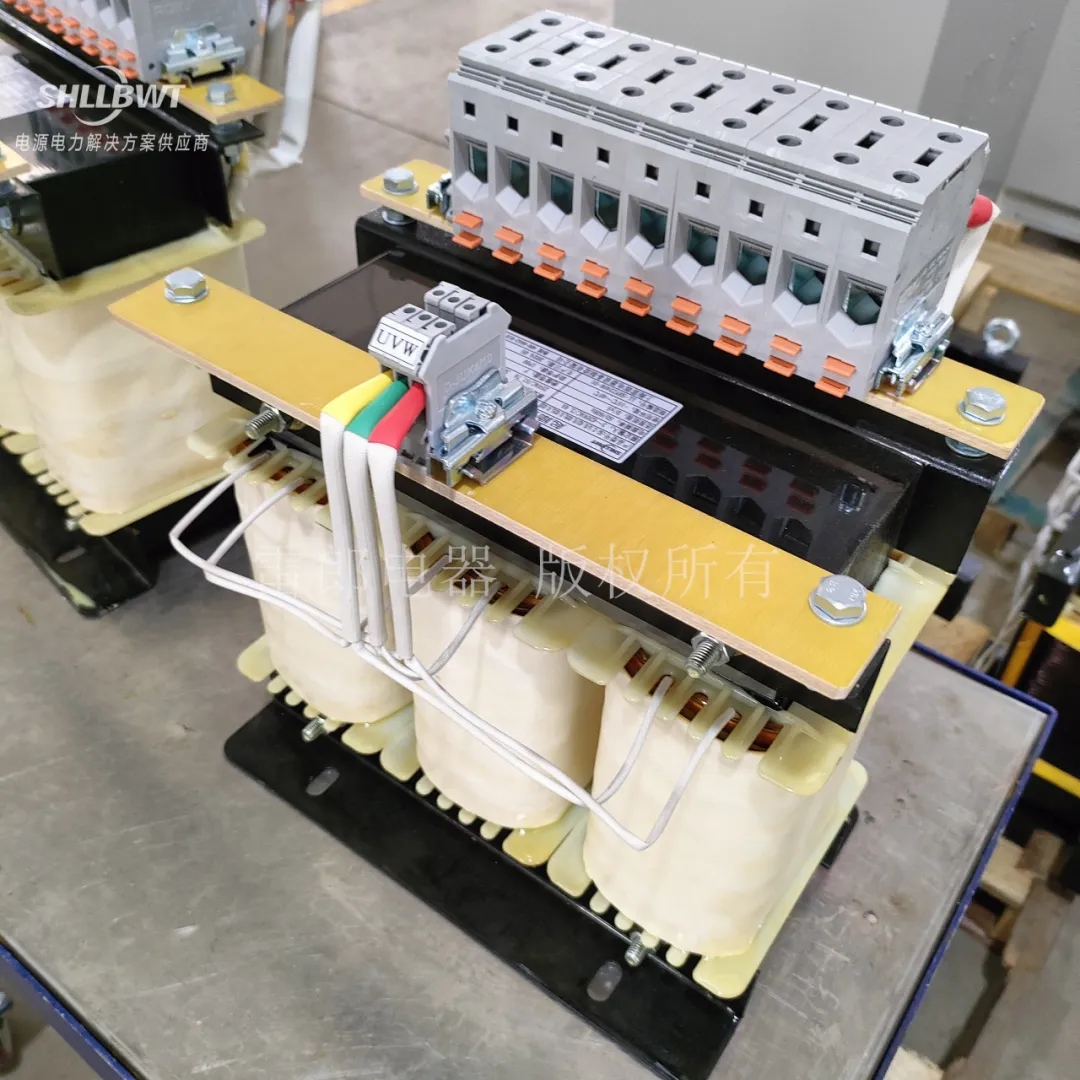

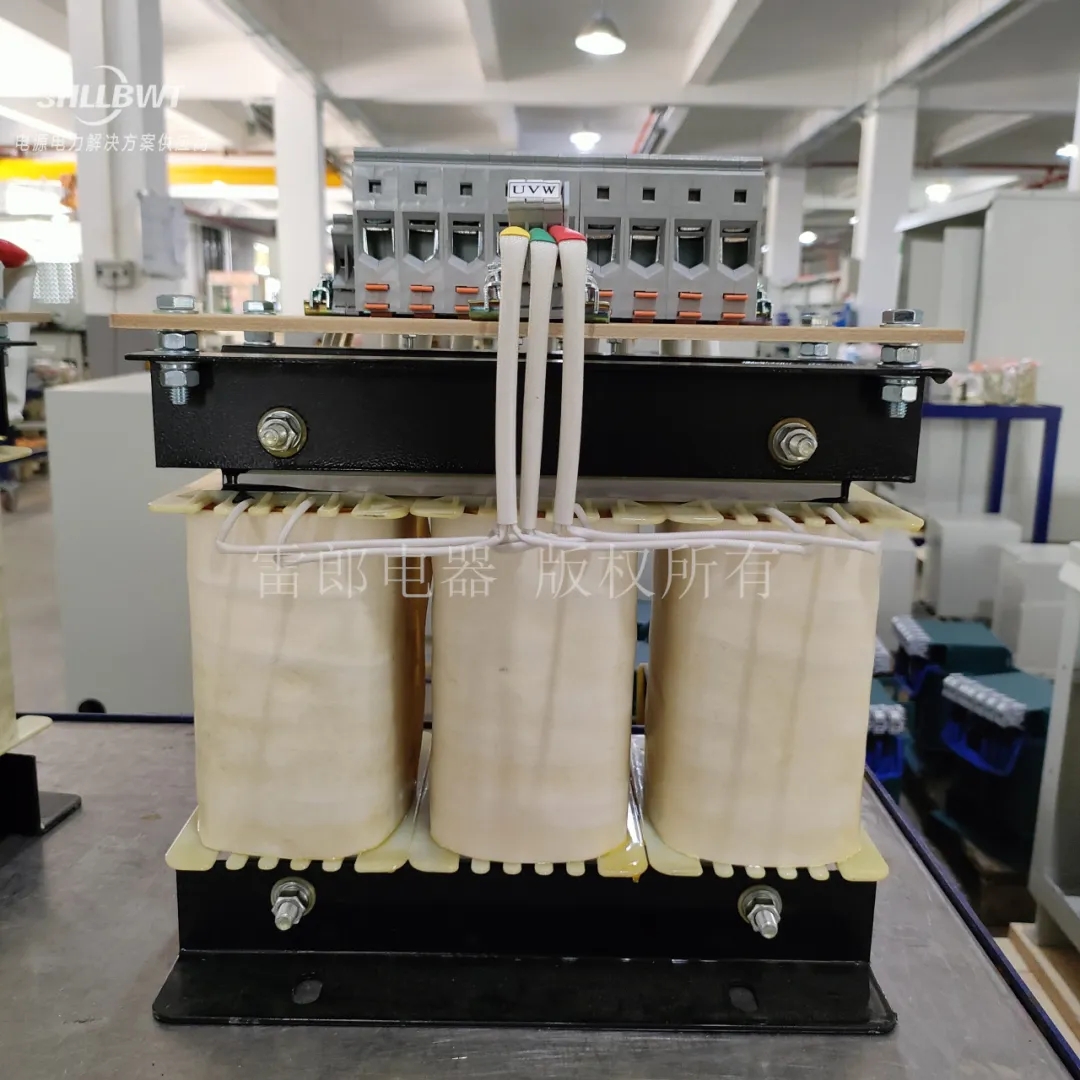

图：雷郎电器
