详解！变压器端子排

分类：公司新闻作者：发布时间：2024-10-14

访问量：325

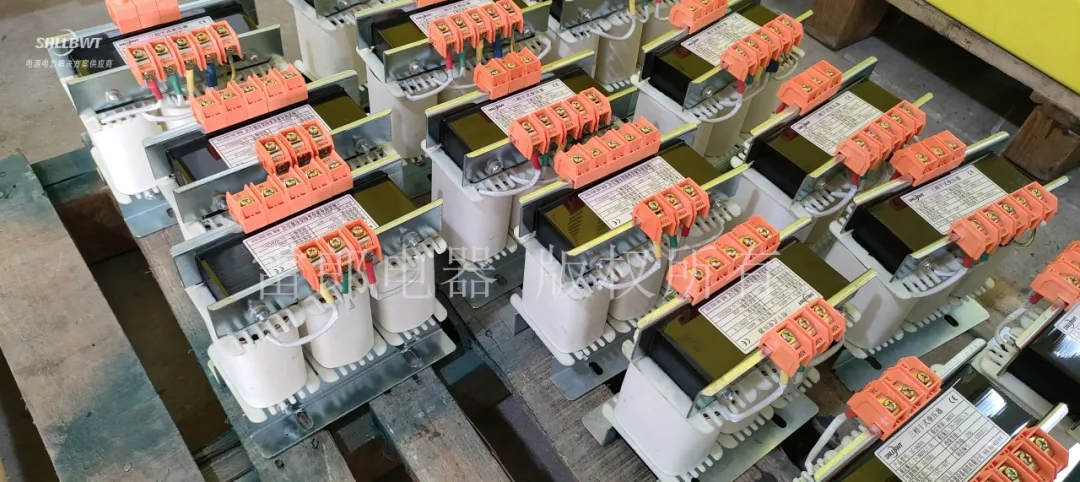

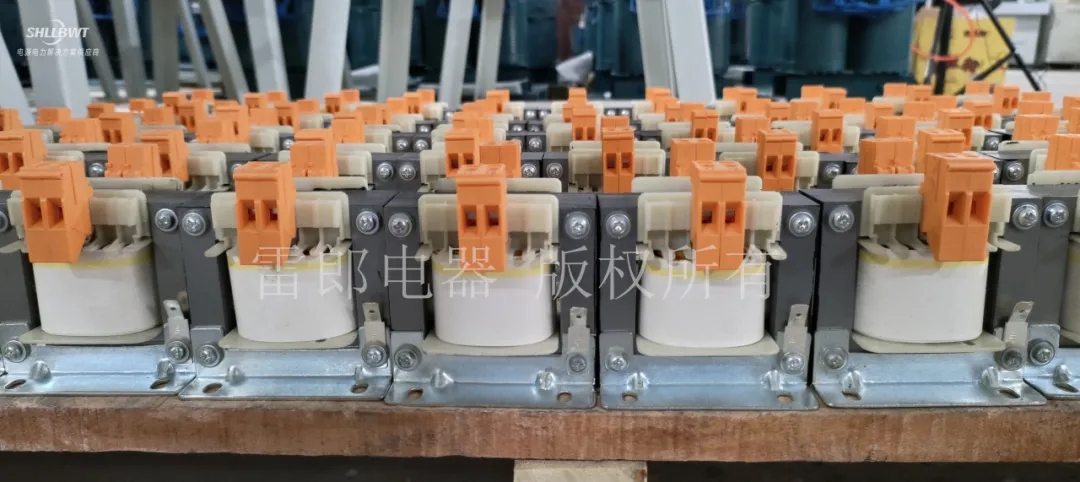

变压器端子排是变压器连接导线的部分，其主要构成部分是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开。

可通过端子排，方便快速的将导线与电气设备进行连接，其具备一定的压接面积，保证其可靠接触，也确保了具有足够的通过电流。

因使用场景的不同，端子排的种类也不相同。其常见地材料有：铜镀锌、铜镀银、铜、铝、铁等。它们都起到了以下的作用：

1.美观与规范：使用端子排把控制线路的箱内部分和箱外部分分开，控制线路，这样显得美观整齐且规范。

2.方便安装：对应的线号接到对应的端子排地方，方便快速

3.方便维修：可以直接用电表测量端子排上对应的界限端子有无电压快速找出故障，主要可以通过端子号上的数字接到控制回路中相应的接点。

4.方便远程遥控：直接从端子排上接线，所以不需要对原来的控制回路进行更改

端子排接线规范

在端子排的接线中，我们需要按照规范操作进行，其需按做到《电气装置安装工程旋转电机施工及验收规范》，符合以下要求

1.端子排应无损坏，固定牢固，绝缘良好。

2.端子应有序号，端子排应便于更换且接线方便：离地高度大于350mm.

3.回路电压超过400V者，端子板应有足够的绝缘并涂以红色标志。

4.强、弱电端子宜分开布置：当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。

5.正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间宜以一个空端子隔开。

6.电流回路应经过试验端子，其他需断开的回路宜经特殊端子或试验端子，试验端子应接触良好。

7.潮湿环境宜采用防潮端子。

8.接线端子应与导线截面匹配，不应用小端子配大截面导线。
