干式变压器各结构、部件技术要求

在干式变压器使用过程中，除了关注绕组、铁心等主要部件的性能参数外，其各个结构部件也是具有相对应的技术要求的，我们来进行汇总总结！

1.金属外壳：可置金属防护外壳，外壳面板采用厚度不小于2mm的不锈钢，具备一定的防护等级；

2.底角：变压器需装有底脚，设有安装用的定位孔；

3.吊环：顶部设置起吊用吊环，底座上需设置牵引孔，并标注顶起）承力点；

4.铁心：铁芯应具备相对应的机械强度，长途运输及长期运行不会松散变形；

5.绕组：采用同一厂家及由同一批次的纸包无氧铜导线绕制，有相对应的接线标志，在易见位置设置有“高压危险”标志，符合GB/T5465.2的规定；

6.温度监控装置：具有铁芯超温报警、绕组超温报警、绕组超高温跳闸、外壳开门监视等功能，独立设置并设置保护开关，具备可在变压器运行时更换温控装置、数据存储功能等功能。其精度不大于1.0级，分辨率不小于10 ppi，巡回温度范围：0~200℃。

7.显示面板：具有液晶显示屏、LED显示灯和操作按钮，能实时显示温度信息和故障信息，并可通过操作按钮设置和修改各种定值和参数。

8.风扇等冷却装置：输入电源采用AC 5A/220V，电源引接于变压器本体二次出线侧（低压进线总开关前端）。控制电源具备AC 5A/220V、DC 5A/110V（220V）输入端口，应配置对应的启停控制装置。

9.接线端子及护套：采用铜材制成，其接触表面洁净，不得有裂纹、明显伤痕、毛刺、腐蚀斑痕缺陷及其影响电接触和机械强度的缺陷，符合现行GB/T 5273的规定，且有防松措施。

此外，变压器结构应便于更换套管、瓷件，所有金属钢材料需经过酸洗后方可进行表面防腐喷涂，所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽等金属配件应采用304及以上不锈钢材质。

真材实料看得到，雷郎坚持使用标准绝缘等级的漆包线及全新优质硅钢，优质品牌辅料，从细节处打磨，保证产品质量稳定可靠！

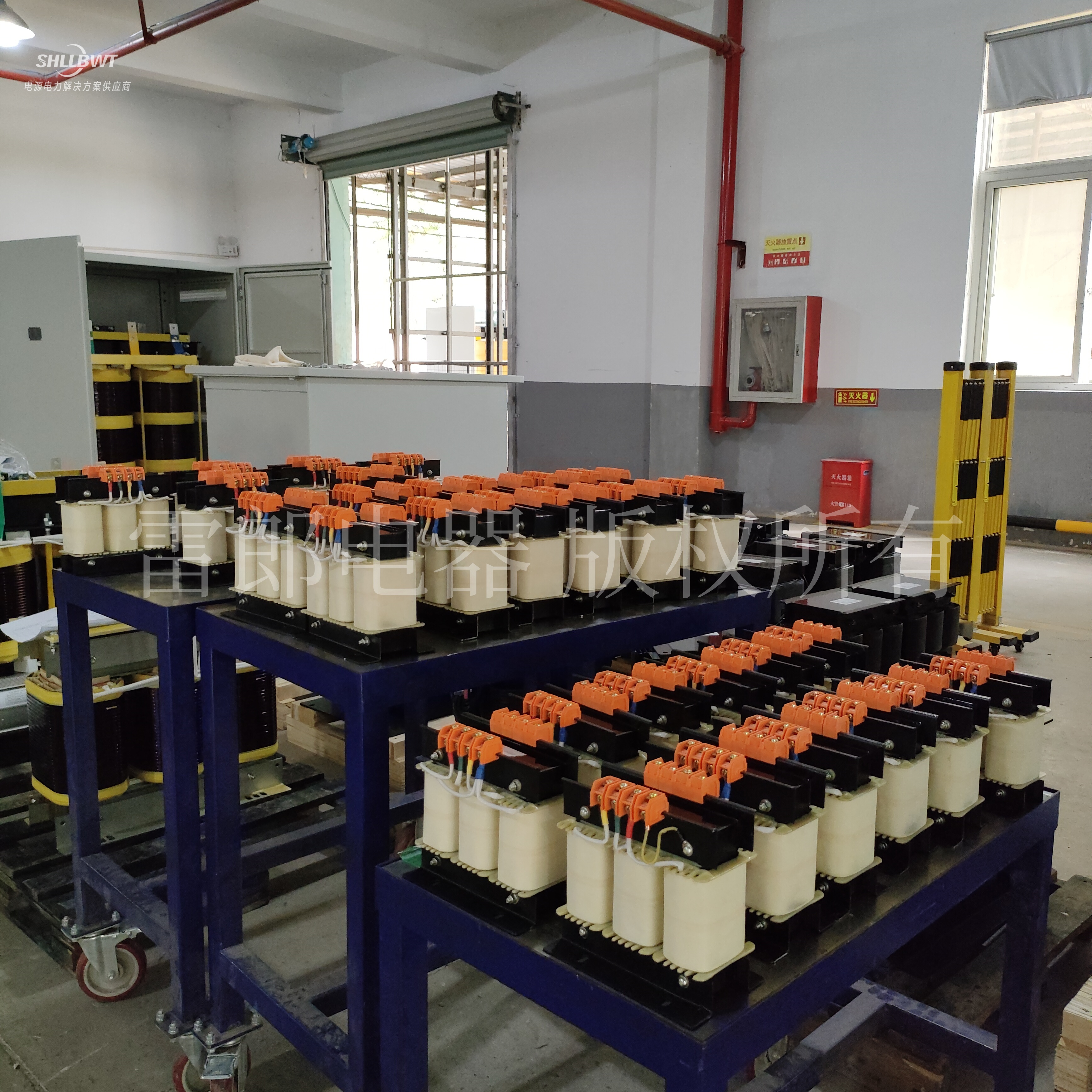

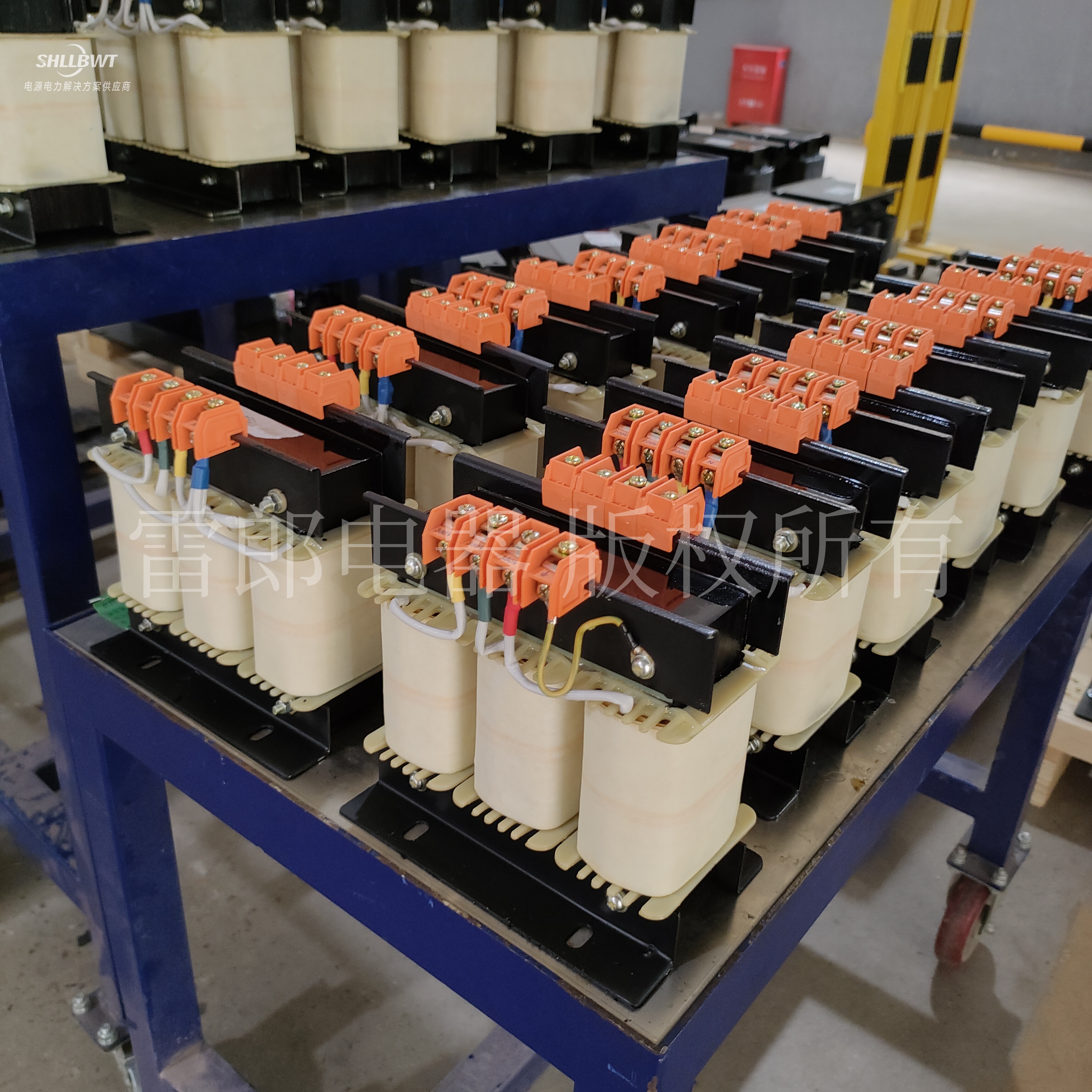

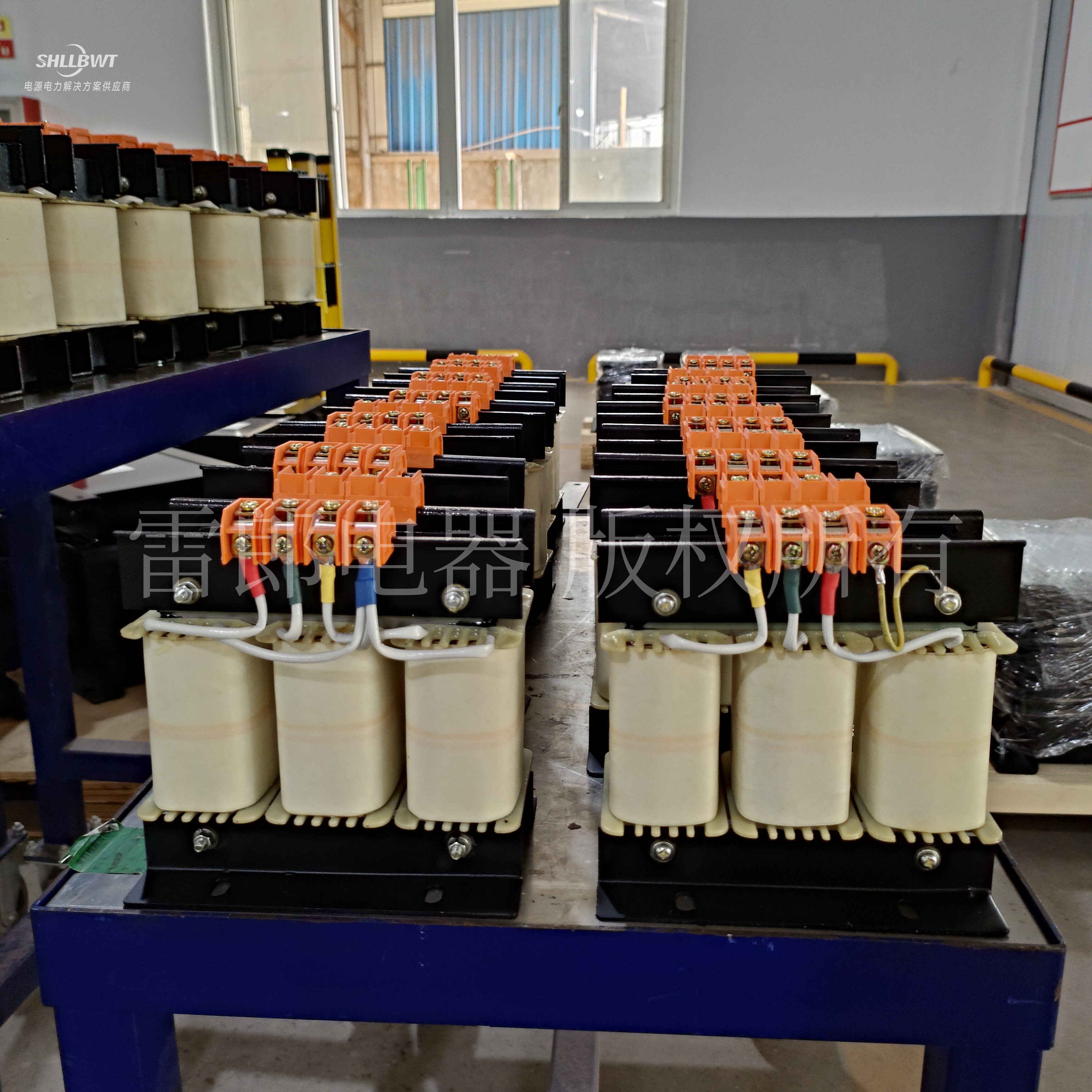

图：雷郎电器
