串联电抗器使用时常见问题

分类:行业新闻 作者: 发布时间:2024-11-12
访问量:221

串联电抗器是电气系统中的常见设备,起到了抑制合闸涌流、谐波、电抗器后短路时的短路电流的作用。



串联电抗器的分类



其主要的分类有:



1. 根据是否含有绝缘油,分为油浸式和干式电抗器,这是一种比较广泛的分类;

2. 根据是否有铁芯可以分为空心(没有铁心)、铁芯(有闭合的铁芯)和半芯电抗器(有铁芯但铁芯不闭合)。





串联电抗器的特点



根据以上的分类,不同种类的电抗器,其特点为:



1.干式空心电抗器:结构简单、无油、噪声小、阻抗值的线性好,但漏磁较大对周边设备有影响,适合于室外使用;

2.铁芯电抗器:磁路闭合,占地面积小,对周围设备的磁干扰较小,存在抗短路能力差的弱点;

3.油浸铁芯电抗器:有消防要求,不宜在室内使用。





串联电抗器的使用常见问题



在串联电抗器的使用过程中,有以下这些常见问题,需要我们进行重视,作为电抗器生产厂家,我们进行科普:



1.安装位置:



串联电抗器的安装最佳位置是电源侧,且需尽量缩短与断路器之间的距离,能够有效降低高压并联电容器组发生故障时的短路电流。



串联电抗器后发生故障时电抗器中会流过大电流,因此对电抗器的机械强度和热稳定性要求高。如有必要,电抗器与断路器之间的电气连接可以进行加强绝缘,减少故障发生。



如果安装在中性点侧,抑制谐波和涌流的作用和安装在电源侧效果一样,但高压并联电容器组发生故障时没有抑制短路电流的作用。



2.电抗器饱和



在电抗器饱和时,其电抗值会降低,这时候我们需要注意到的一点是:如果在某种谐波条件下发生了电抗值的降低,反而可能造成谐波的放大。当然,该情况并不常见。



在DL/T5242 《35kV-220kV变电站无功补偿装置设计技术规定》中明确,空心电抗器在所允许的过电流下电抗值应等于其额定电流下的电抗值;铁芯电抗器在1.3倍额定电流下的电抗值应不低于器额定值,在1.8倍额定电流下其电抗值下降应不超过5%。目前的规范要求只考虑了大电流引起的铁芯饱和,而没有对谐波情况下的电抗值变化有明确的要求



3.无功设备并不是没有有功损失



假设8000千乏电容器组,采用12%串抗率的三相空心电抗器。



根据JB/T5346《高压并联电抗器用串联电抗器》给定的损耗公式,单相电抗器损耗功率约7千瓦,以每年运行5000小时估算,三相串联电抗器损耗电能约10.5万千瓦时。而如果配置5%串抗率的三相空心电抗器,其损耗电能约降低一半。



因此在选择串抗率的时候,应考虑其经济运行指标。如果不考虑实际谐波数据,而简单地仅配置和使用高串抗率串联电抗器,在经济上是不适当的。





以上,便是有关串联电抗器的相关介绍。电抗器是我们雷郎电器所生产的主要产品,具有有噪音小、线性度好、机械强度高、安装简单等特点。如有需要,欢迎前来进行比较!

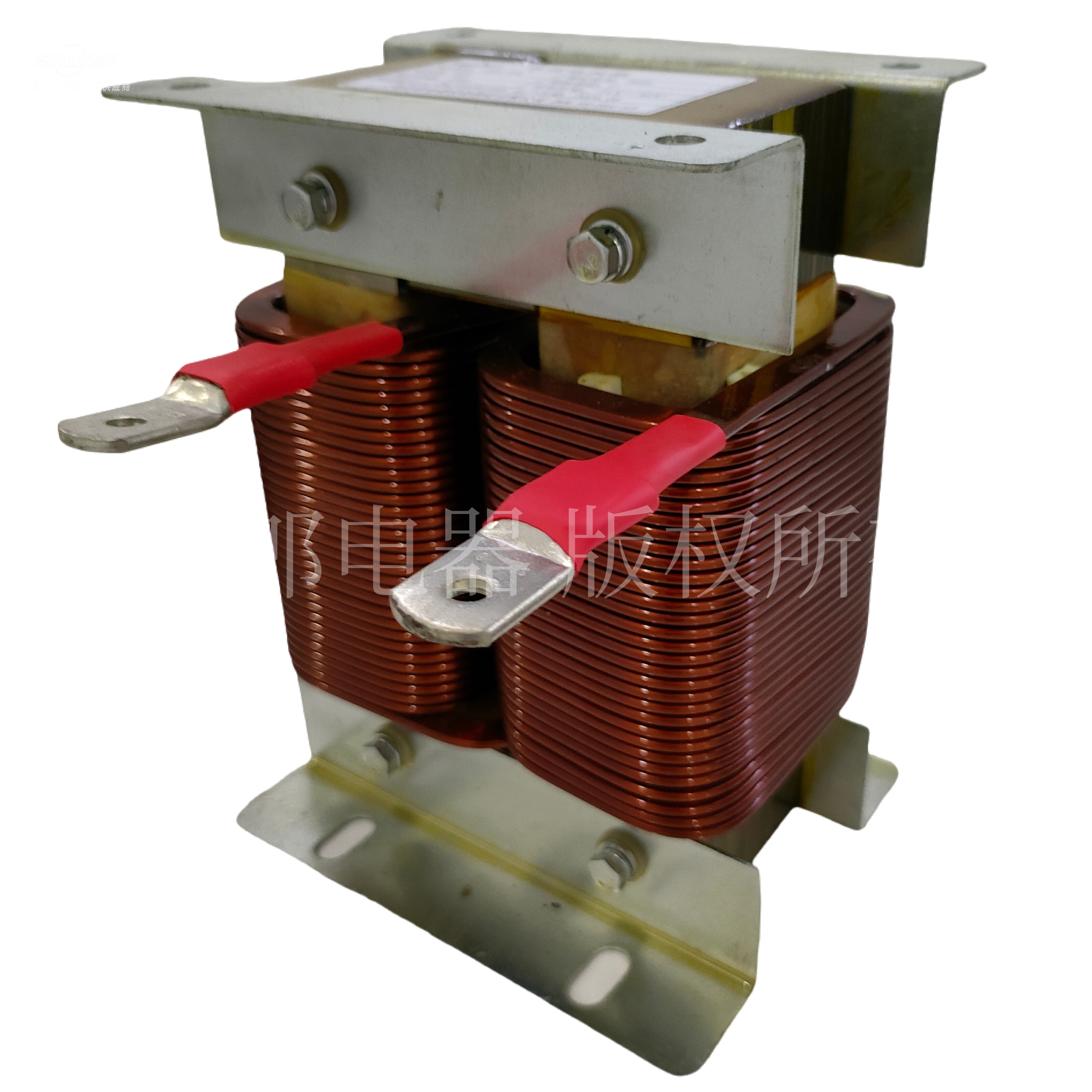

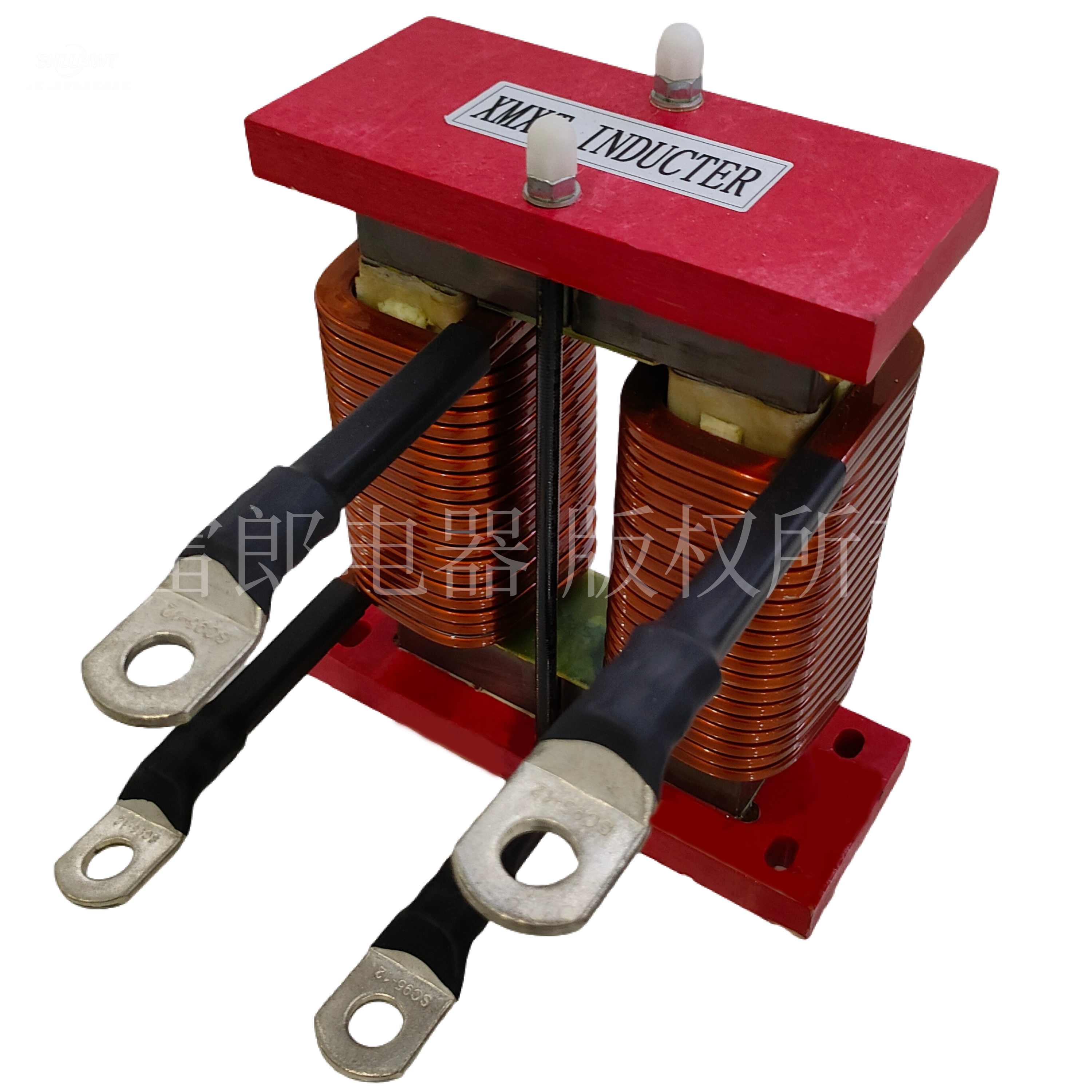

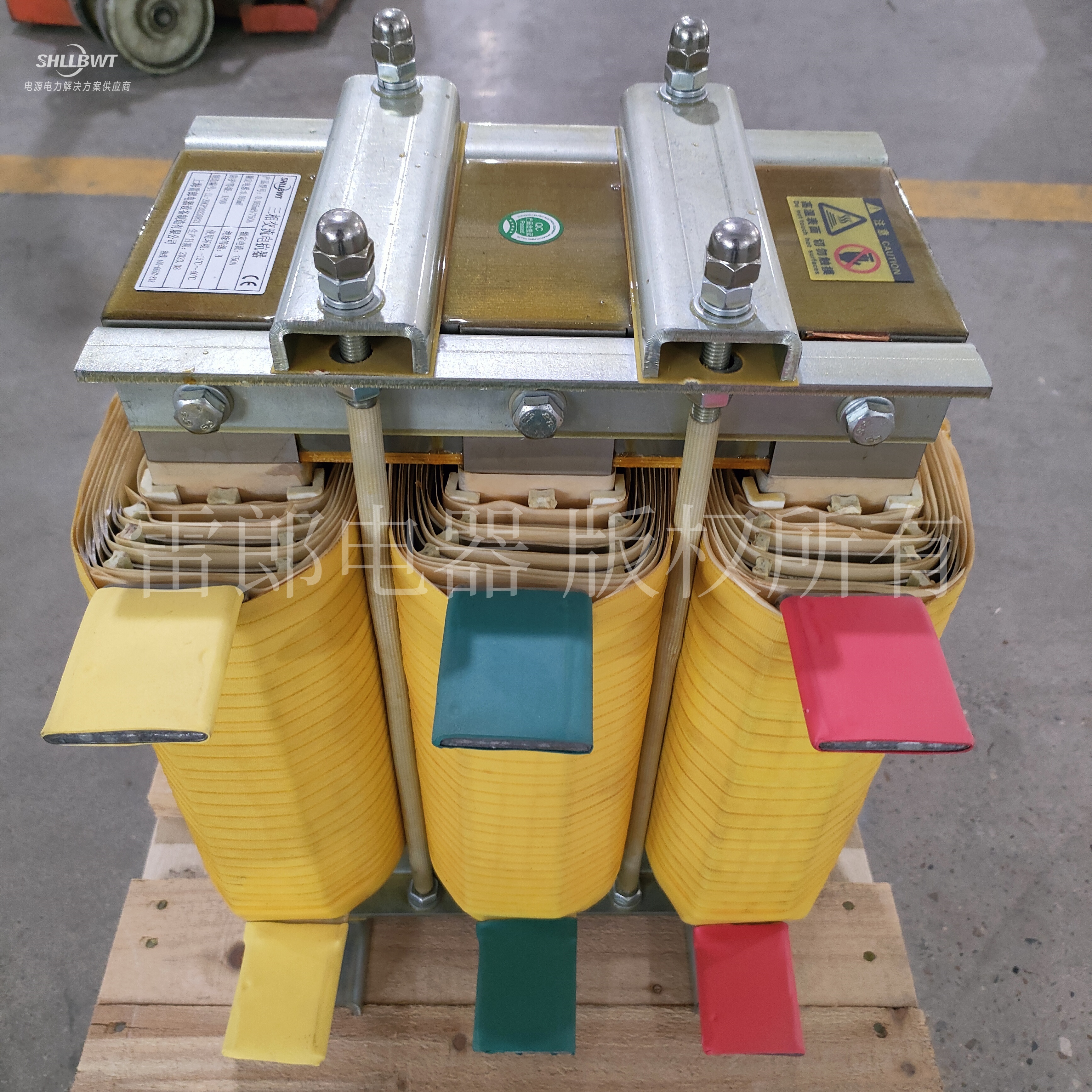

图:雷郎电器
